Pourquoi épurer l’air d’un refuge de secours ?

L’air d’un refuge de secours risque d’être pollué par la présence humaine : respiration ou pollution extérieure (mauvaise usage du sas). Le danger de ces pollutions dans un espace clos est l’augmentation des concentrations de Monoxyde de Carbone (CO) et Dioxyde de Carbone (CO2) qui peuvent atteindre des seuils mortels.

Pour un refuge non alimenté en air frais, il est donc recommandé d’utiliser d’un scrubber : une machine servant à l’épuration des gaz. Cet épurateur utilise généralement des cartouches filtrantes interchangeables.

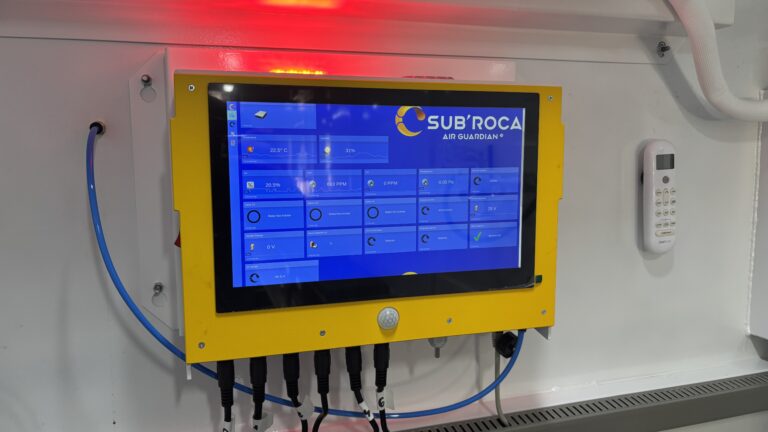

SUB’ROCA propose une solution clé en main afin d’assurer la sécurité en temps réel de l’atmosphère du refuge grâce à sa SENSOR’BOX. Cette balise multi gaz est conçue pour être simple et intuitive à utiliser. Elle surveille en tous lieux et en tout temps la qualité de l’air de votre environnement de travail souterrain.

sensorbox refuge

Dioxyde de Carbone – CO2

Le dioxyde de carbone, gaz inodore et incolore, est présent dans l’atmosphère à une teneur de 413 ppmv (parties par million en volume) soit 0,0413 %. Le CO2 est émis par la respiration des êtres vivants et la combustion d’énergies fossiles telles que le pétrole, le charbon ou le gaz naturel.

Une concentration de 20% de CO2 peut entraîner une asphyxie puis la mort.

Le niveau d’intoxication au CO2 varie selon la concentration et la durée d’exposition.

Une concentration de 5 000 ppm, soit une valeur de 0.5%, pour une exposition régulière sur huit heures de travail est généralement retenue par les différents organismes internationaux compétents :

  • La valeur moyenne pondérée sur huit heures pour l’Union européenne (directive 91/322/CE) ;
  • La TLV-TWA (time-weighted average) valeur moyenne pondérée sur 8 heures par jour et 40 heures par semaine de l’ACGIH (American Conference of Governmental Industrial Hygienists) aux Etats-Unis ;
  • La valeur MAK (Maximale Arbeitsplatz Konzentration), valeur limite moyenne pondérée sur 8 heures, en Allemagne ;
  • L’OES (Occupational Exposure Standard) du Royaume-Uni.
Valeurs limites d’exposition professionnelle du dioxyde de carbone (CO2)
  Sur 8h Pic momentané IDLH(*)
Union Européenne 5 000 ppm
Allemagne 5 000 ppm 10 00ppm
Royaume-Uni 5 000 ppm 15 000 ppm – 10 min
États-Unis 5 000 ppm 30 000 ppm 40 000 ppm

(*) Évacuation immédiate obligatoire

Monoxyde de Carbone – CO

Le monoxyde de carbone est un gaz incolore, inodore et toxique. Celui-ci résulte d’une combustion incomplète de combustible de tout type : bois, charbon, pétrole, gaz naturel, etc. Une autre source de monoxyde de carbone est la respiration humaine. Une personne fumeuse émet en expirant un air jusqu’à 50 ppm.

0 – 3 ppm  Il s’agit d’une personne qui n’a pas fumé tout du moins dans les dernières 24 heures.
3 – 10 ppm  Valeurs limites atteintes dans les cas suivants:
 • personne fume très peu
 • la dernière cigarette remonte à longtemps (6 à 9 heures)
 • la personne se trouvait récemment dans un espace enfumé (tabagisme passif)
 • la personne a été exposée récemment à du monoxyde de carbone (grillades, circulation routière, travaux de revêtement…)
 • la personne souffre d’asthme ou de BPCO
10 – 20 ppm  Fumeur léger; ces valeurs correspondent à des fumeurs occasionnels, ou lorsque la dernière consommation de cigarette remonte à plusieurs heures.
21 – 50 ppm  Grand à très grand fumeur.
sup. à 50 ppm  Les valeurs supérieures à 50 ppm sont rarement enregistrées, elles s’observent chez les très grands fumeurs, chez ceux qui inhalent la fumée de cigare ou de pipe ou fument du cannabis.

Le CO empêche d’approvisionner le corps en oxygène en se fixant sur les globules rouges. Ce qui engendre des symptômes comme des maux de tête, malaises, nausée, vomissement, confusion mentale.

Les valeurs limites d’expositions professionnelles du CO ne sont pas homogènes au niveau international. La VLEP du CO est comprise généralement entre 20 et 50 ppm.

Valeurs limites d’exposition professionnelle du monoxyde de carbone (CO)
  Sur 8h Pic momentané
Union Européenne 20 ppm 100 ppm
Allemagne 60 ppm 30 ppm
Royaume-Uni 30 ppm 200 ppm
États-Unis (OSHA)

VLEP-8h : 50 ppm

8h-TWA : 25 ppm

États-Unis (NIOSH) 35 ppm 200 ppm

La solution de SUB’ROCA : l’épurateur Scrub’Tech

  • Traitement du Dioxyde de Carbone (CO2)

Le composé chimique dans les cartouches filtrantes produit une réaction exothermique à température ambiante quand elle est en contact avec du CO2, selon l’équation chimique suivante :

CO2 gaz + Ca (OH)2 solide ? CaCO3 solide + HOliquide



  • Traitement du Monoxyde de Carbone (CO)

Le composé chimique dans les cartouches filtrantes produit une réaction exothermique à température ambiante quand elle est en contact avec du CO, selon l’équation chimique suivante :

2CO gaz + O2 gaz ? 2CO2 gaz

  • Purification de l’air

Un process purificateur unique au monde équipe l’épurateur d’air de SUB’ROCA. Celui-ci détruit les odeurs, tous les polluants biologiques (virus, bactéries, moisissures), les particules fines issues de combustion mais aussi les polluants chimiques (COV, formaldéhyde, NOx).



  • Autonomie du Scrub’Tech

L’autonomie du Scrub’Tech a été déterminée par le service étude de SUB’ROCA grâce à la modélisation de la concentration des polluants dans l’air du refuge.

Les graphiques ci-dessous représentent l’évolution de la qualité de l’air (concentration de CO et de CO2) sur 6 heures dans un refuge qui contient 24 personnes.

Dans ces conditions, l’autonomie du refuge sur 24h est assurée par 1 cartouche filtrante de CO et 5 cartouches filtrantes de CO2.

Capture article 1 blog
Capture article 1.2 blog
